在电工的维修作业中，电路图无论什么时候都起到至关重要的作用，可以毫不夸张地说电路原理图是电工原理的基础。
一句话说的好：会看电路图的电工不一定是个好电工，但是不会看电路图的电工一定不是一个合格的电工！
不管是宏观的电力拖动线路，电子电路，电路板，PLC，仪表组态等等，电路图都是基础，这些都是在电路图的基础上发展而来的，电路是必修课程。
那么，看电气图的一般步骤有哪些呢？
1、详看图纸说明。
首先仔细阅读设计说明，比如了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；
2、看概略图和框图。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

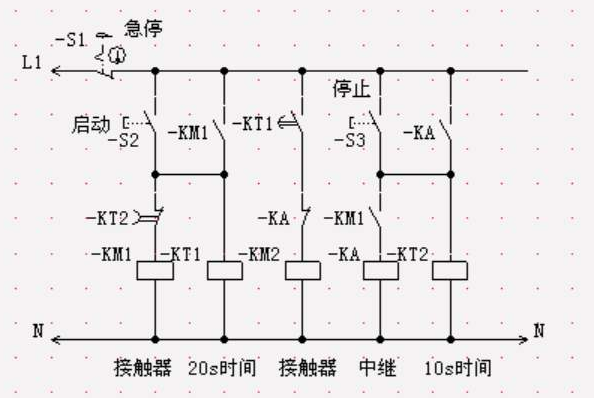

3、看电路图的重点和难点。
看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看。
接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
